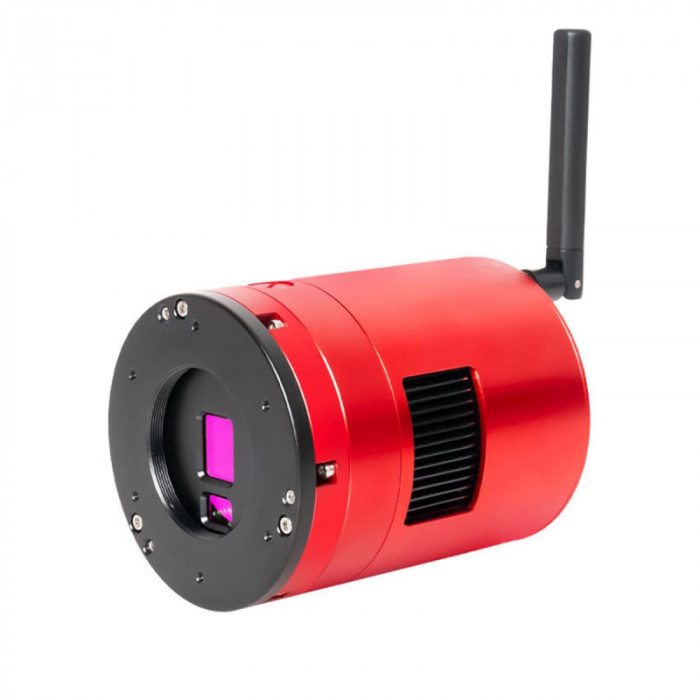

CAMARA CMOS ZWO COLOR ASI585MC-AIR REFRIGERADA

La cámara ZWO ASI585MC-AIR es una cámara 3 en 1 que combina dos sensores en una sola unidad: uno para captura de imágenes y otro para autoguiado y control remoto. El sensor de imagen principal es un sensor CMOS a color de 8,3 megapíxeles (3840 x 2160 píxeles) con una diagonal de 12,84 mm. A máxima resolución, la velocidad de captura alcanza los 10 fotogramas por segundo con un rango dinámico de 12 bits. Gracias a la arquitectura de sensor STARVIS de Sony, la cámara ofrece características de vanguardia: ausencia total de electroluminiscencia, píxeles de alta capacidad, un amplio rango dinámico y un ruido de lectura muy bajo.

El sensor de autoguiado se encuentra en paralelo con el sensor de imagen. Se trata del mismo sensor monocromático SmartSens SC2210 que se utiliza en la cámara guía ASI220MM Mini.

Características principales de la cámara ZWO ASI585MC-Pro.

Características principales de la cámara de autoguiado integrada de la ZWO ASI2600MC-AIR

Con su sensor de 1/1.2", la cámara ZWO ASI585MC-PRO es ideal para la fotografía lunar y solar. También se puede usar como cámara de cielo completo (para el monitoreo de la nubosidad en un observatorio), para la captura de meteoros o para el seguimiento de fenómenos meteorológicos. Gracias a su sistema de refrigeración, permite la toma de imágenes de larga exposición de objetos de cielo profundo (nebulosas y galaxias).

Nota importante: Todas las cámaras ZWO ASI equipadas con refrigeración termoeléctrica requieren una fuente de alimentación de CC dedicada; la alimentación de 5 V del puerto USB es insuficiente. Recomendamos utilizar una fuente de alimentación de 220 V/12 V que suministre al menos 3 A o una batería de litio que suministre entre 11 V y 15 V.

El conector de alimentación es de 5,5 x 2,1 mm, con el terminal positivo en el centro. El uso de dispositivos con voltajes fuera del rango de 11 V a 15 V puede dañar gravemente y de forma permanente las cámaras. También se puede suministrar alimentación mediante monturas AM3 y AM5.

Una cámara 3 en 1.

El modelo ZWO ASI2600MC-AIR incorpora dos sensores. El sensor principal es el de imagen. El sensor secundario es el de autoguiado. Está situado junto al sensor principal y captura una pequeña porción del campo de visión periférico del instrumento. Aunque descentrada y a veces distorsionada por las aberraciones ópticas del instrumento, la imagen resultante es suficiente para detectar una estrella guía; los modernos sensores CMOS son muy sensibles y pueden capturar estrellas brillantes con tan solo 1 o 2 segundos de exposición.

Ejemplo de una configuración similar: montura ZWO AM5 con telescopio FF107 APO y cámara ZWO ASI2600MC-AIR.

Integrar ambas funciones en la misma cámara reduce la conectividad y aumenta la velocidad. Los divisores ópticos y las cámaras guía se vuelven innecesarios. Al añadir el ASIAIR, se elimina la necesidad de un cable para transferir imágenes; solo se requiere el cable de alimentación. Gracias a una antena que transmite información por Wi-Fi o Bluetooth, puedes controlar tu cámara directamente desde un smartphone, portátil o tableta. Con el software gratuito ZWO ASIAIR, controla el tiempo de exposición, el número de exposiciones y todas las funciones de la cámara. Puedes realizar apilamiento de imágenes en directo para obtener resultados muy rápidos. Controla simultáneamente la montura o el motor de enfoque electrónico con el software ASIAIR.

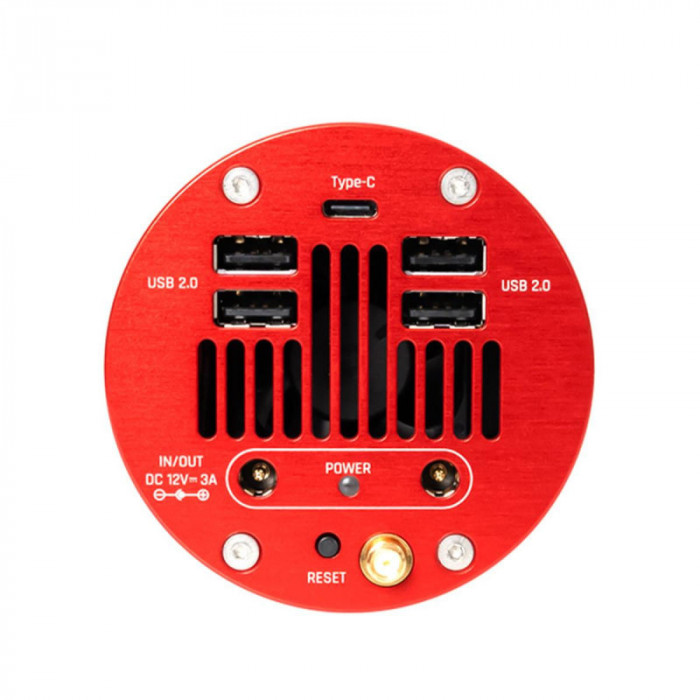

Vista del panel trasero: Antena Wifi - 4 puertos USB 2.0 - Entrada de alimentación - Puerto USB Tipo-C (para una transferencia de archivos más rápida si es necesario)

Rendimiento del sensor.

Diseñado por Sony para aplicaciones de vigilancia y seguridad, el sensor IMX585 se basa en la arquitectura STARVIS 2. Esta arquitectura incorpora potentes funciones que permiten la adquisición de imágenes brillantes y de alto contraste con un amplio rango dinámico, incluso en condiciones de luz extremadamente baja. La tecnología principal consiste en la retroiluminación de los fotositos; por lo tanto, el sensor se denomina sensor de iluminación trasera (o BSI, Backside Illumination). Esta técnica reduce la distancia que debe recorrer la luz dentro del sensor y minimiza el bloqueo de fotones por componentes electrónicos no fotosensibles. La sensibilidad aumenta significativamente, incluso en condiciones de luz muy baja. El sensor también resulta extremadamente eficaz en el rango del infrarrojo cercano (NIR), una banda espectral muy apreciada por los astrofotógrafos planetarios debido a su menor sensibilidad a la turbulencia atmosférica.

El sensor guía de la cámara ZWO ASI585MC-AIR es el mismo que el de la ASI220MM Mini. Se trata de un sensor CMOS SC2210 monocromático de 1920 x 1080 píxeles del fabricante chino SmartSens. Ofrece una sensibilidad muy alta y una eficiencia cuántica del 92 % a una longitud de onda de 500 nm, con un ruido de lectura de 0,84 × 10⁻¹. Este sensor guía no se beneficia del sistema de refrigeración de la cámara.

Sensor de guiado SmartSens SC2210.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de una cámara. Una alta eficiencia cuántica y un bajo ruido de lectura son necesarios para una mejora significativa en la relación señal/ruido.

Eficiencia cuántica equivalente del sensor de cámara a color ASI585MC-AIR en función de la longitud de onda.

La cámara incorpora la función de Alta Ganancia de Conversión (HCG), que reduce el ruido de reproducción con alta ganancia, manteniendo el amplio rango dinámico que se obtiene con baja ganancia. Este modo HCG se activa automáticamente al alcanzar la ganancia 200.

Capacidad de píxeles, ganancia, rango dinámico y ruido de lectura de la cámara ZWO ASI585MC-AIR.

Comparación entre ASI585MC y ASI485MC.

La cámara ZWO ASI585MC se considera una evolución del modelo ASI485MC. Presenta numerosas mejoras: ausencia de electroluminiscencia, menor corriente oscura y el triple de capacidad de píxeles. Además, ofrece mayor sensibilidad en verde, rojo e infrarrojo cercano que la ASI485MC; incluso es 1,5 veces más sensible en longitudes de onda superiores a 850 nm.

Comparación de las principales características de las cámaras ZWO ASI585MC y ASI485MC.

Corriente de oscuridad.

Corriente oscura en función de la temperatura de la cámara ZWO ASI585MC-AIR.

La mecánica de ensamblaje.

La cámara ASI585MC-AIR tiene una rosca hembra M42, lo que resulta en una distancia focal posterior de 17,5 mm. Al retirar el adaptador hembra, se accede a una rosca macho M42x0,75, en cuyo caso la distancia focal posterior es de 12,5 mm. Se recomienda el adaptador hembra si se pretende integrar otros accesorios ZWO (ruedas portafiltros) en la montura de enfoque primario del instrumento.

Compatibilidad y círculo de imagen.

La presencia del sensor de autoguiado aumenta el grado de corrección necesario para la combinación de telescopio/refractor-corrector que esté utilizando. La cámara ASI585MC-Air admite instrumentos capaces de corregir hasta el formato APS-C, pero es posible que observe una ligera distorsión en la estrella guía. Si desea una corrección perfecta, utilice un corrector de hasta 36 mm de diagonal, como se muestra en el siguiente diagrama:

Círculos de imagen para la cámara ZWO ASI585MC-Air.

Software.

Al igual que con todas las cámaras ZWO, el software de control principal y más completo es ASIStudio, que se puede descargar gratuitamente desde el sitio web de ZWO. ZWO también ofrece un SDK (Kit de Desarrollo de Software) gratuito, lo que permite que muchos programas, tanto gratuitos como de pago, sean compatibles de forma nativa con las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, entre otros. Le recomendamos consultar la documentación específica de estos programas para determinar su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista completa.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para los usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. El control se realiza mediante el software KStars/Ekos (en Linux) y el software AstroImager/AstroTelescope, ofrecido por el editor CloudMakers (en Mac).

Por último, se puede acceder a las cámaras ZWO mediante controladores de vídeo como DirectShow o TWAIN. Para obtener más información, visite el sitio web de ZWO.

Características electrónicas.

Características mecánicas.

Diagramas.
