CAMARA CMOS ZWO COLOR ASI676MC

La cámara ZWO ASI676MC incorpora un sensor CMOS a color de 12,6 megapíxeles (3552 x 3552 píxeles) con una diagonal de 10 mm y formato cuadrado. A máxima resolución, alcanza una velocidad de captura de hasta 31,2 fotogramas por segundo con un rango dinámico de 12 bits. Gracias a la tecnología de vanguardia de la arquitectura de sensor STARVIS 2 de Sony, la cámara ofrece características innovadoras: ausencia total de electroluminiscencia, un amplio rango dinámico, una sensibilidad muy alta en el infrarrojo cercano y niveles extremadamente bajos de corriente oscura y ruido de lectura.

Características principales de la cámara ZWO ASI676MC.

Con su sensor de color de 1/1,6", la cámara ZWO ASI676MC es ideal para la monitorización meteorológica de todo el cielo y la detección de meteoros. También se puede usar para la obtención de imágenes planetarias, lunares y solares, o como cámara de autoguiado. Esto permite obtener impresionantes fotografías a color de los planetas, sin las limitaciones de la turbulencia atmosférica. Gracias a su sensibilidad a la baja luminosidad, la cámara ASI676MC ofrece excelentes resultados en la observación visual asistida o en la astrofotografía de cielo profundo mediante la técnica de "imágenes de alta resolución" (adquisición rápida en ráfaga seguida del apilamiento de numerosas imágenes de cielo profundo).

El IMX676 tiene píxeles cuadrados de tan solo 2 µm por lado. Con píxeles tan pequeños, es fundamental calcular la frecuencia de muestreo resultante en función de las condiciones de observación y la calidad del aire. Si es necesario, deberá ajustar la distancia focal del instrumento o realizar agrupamiento de píxeles para evitar un sobremuestreo excesivo de las imágenes.

Rendimiento del sensor.

Diseñado por Sony para aplicaciones de vigilancia y seguridad, el sensor IMX676 se basa en la arquitectura STARVIS 2. Esta arquitectura incorpora potentes características que permiten la adquisición de imágenes brillantes y de alto contraste con un amplio rango dinámico, incluso en condiciones de luz extremadamente baja. La característica más importante es el uso de una estructura optoelectrónica retroiluminada (BSI, sensor de iluminación trasera). Todos los componentes electrónicos del sensor se encuentran debajo de los fotositos; se reduce la distancia que debe recorrer la luz dentro del sensor, así como el bloqueo de fotones por elementos electrónicos no fotosensibles. La sensibilidad aumenta significativamente, incluso con muy poca luz. El sensor también resulta extremadamente eficaz en el infrarrojo cercano (NIR), una banda espectral muy apreciada por los astrofotógrafos planetarios debido a su menor sensibilidad a la turbulencia atmosférica. Esta estructura en capas permite colocar más componentes electrónicos dentro del propio sensor, como convertidores analógico-digitales (ADC), minimizando así los artefactos y el ruido.

Corriente oscura de una cámara ASI676MC en función de la temperatura. La corriente oscura se expresa en electrones por segundo por píxel.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de una cámara. Una alta eficiencia cuántica y un bajo ruido de lectura son necesarios para una mejora significativa en la relación señal/ruido.

Eficiencia cuántica relativa del sensor de cámara a color ASI676MC en función de la longitud de onda.

El ruido de lectura es la suma de varios componentes: ruido térmico de los fotositos, ruido relacionado con la electrónica del sensor y ruido de cuantización de las etapas de conversión analógica-digital. Cuanto menor sea este ruido de lectura, mejores serán los resultados; por lo tanto, se realizan mejoras tecnológicas en cada etapa para reducirlo al máximo. En la salida, la cámara incorpora un dispositivo de Alta Ganancia de Conversión (HCG) que reduce el ruido de lectura con alta ganancia, manteniendo el amplio rango dinámico que se obtiene con baja ganancia . Este modo HCG se activa automáticamente cuando la ganancia alcanza 180.

Capacidad de píxeles (FWC), ganancia, rango dinámico y ruido de lectura de la cámara ZWO ASI676MC.

La mecánica de ensamblaje.

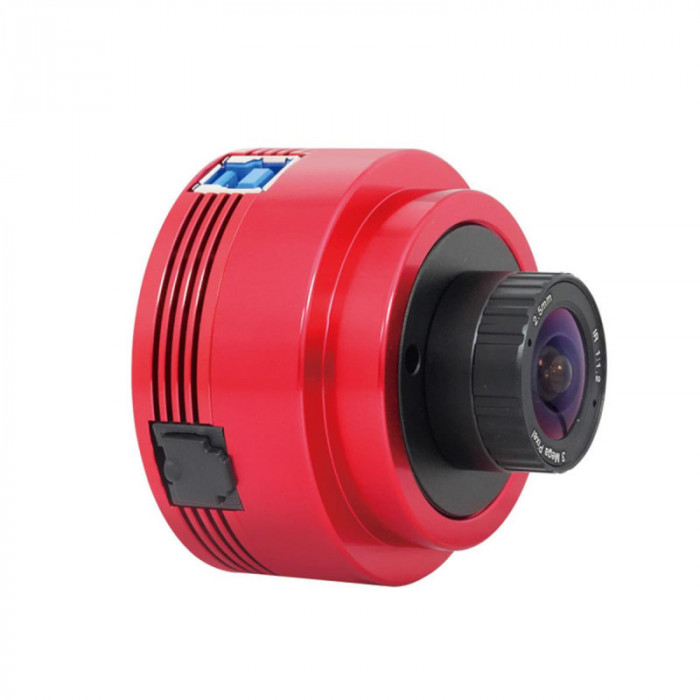

La cámara ASI676MC cuenta con una rosca hembra M42 y un enfoque trasero de 12,5 mm. Incluye un adaptador mecánico M42 a macho de 31,75 mm, un cable USB de 2 m y un cable de autoguiado ST4. ZWO también ofrece un objetivo de alta calidad de 2,5 mm de distancia focal. Equipada de esta forma, la cámara también puede utilizarse como cámara de cielo completo para la observación astronómica.

Software.

Al igual que con todas las cámaras ZWO, el software de control principal y más completo es ASIStudio, que se puede descargar gratuitamente desde el sitio web de ZWO. ZWO también ofrece un SDK (Kit de Desarrollo de Software) gratuito, lo que permite que muchos programas, tanto gratuitos como de pago, sean compatibles de forma nativa con las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, entre otros. Le recomendamos consultar la documentación específica de estos programas para determinar su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista completa.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para los usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. El control se realiza mediante el software KStars/Ekos (en Linux) y el software AstroImager/AstroTelescope, ofrecido por el editor CloudMakers (en Mac).

Por último, se puede acceder a las cámaras ZWO mediante controladores de vídeo como DirectShow o TWAIN. Para obtener más información, visite el sitio web de ZWO.

Características electrónicas.

Características mecánicas.

Diagramas.
