CAMARA CMOS ZWO COLOR ASI2600MC-AIR REFRIGERADA

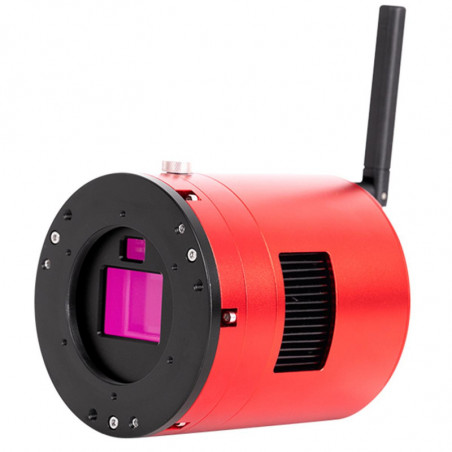

La cámara ZWO ASI2600MC-AIR es una cámara 3 en 1, que combina 2 sensores en la misma cámara, uno para imágenes y el otro para autoguiado y control remoto.

El sensor de imagen principal es un sensor CMOS APS-C a color de 26 megapíxeles (6248 x 4176 píxeles). A máxima resolución, la velocidad de captura alcanza los 15 fotogramas por segundo con un rango dinámico de 16 bits. Equipada con las últimas tecnologías de la arquitectura de sensor STARVIS de Sony, la cámara ofrece características de última generación: ausencia total de electroluminiscencia, píxeles de alta capacidad, un amplio rango dinámico y un ruido de lectura muy bajo.

El sensor de autoguiado se encuentra en paralelo con el sensor de imagen. Se trata del mismo sensor monocromático SmartSens SC2210 que se utiliza en la cámara guía ASI220MM Mini.

Características principales de la cámara de imagen ZWO ASI2600MC-AIR

Características principales de la cámara de autoguiado integrada de la ZWO ASI2600MC-AIR.

Nota importante: Todas las cámaras ZWO ASI equipadas con refrigeración termoeléctrica requieren una fuente de alimentación de CC dedicada; la alimentación de 5 V del puerto USB es insuficiente. Recomendamos utilizar una fuente de alimentación de 220 V/12 V que suministre al menos 3 A o una batería de litio que suministre entre 11 V y 15 V.

El conector de alimentación es de 5,5 x 2,1 mm, con el terminal positivo en el centro. El uso de dispositivos con voltajes fuera del rango de 11 V a 15 V puede dañar gravemente y de forma permanente las cámaras. También se puede suministrar alimentación mediante monturas AM3 y AM5.

Una cámara 3 en 1.

El modelo ZWO ASI2600MC-AIR incorpora dos sensores. El sensor principal es el de imagen. El sensor secundario es el de autoguiado. Está situado junto al sensor principal y captura una pequeña porción del campo de visión periférico del instrumento. Aunque descentrada y a veces distorsionada por las aberraciones ópticas del instrumento, la imagen resultante es suficiente para detectar una estrella guía; los modernos sensores CMOS son muy sensibles y pueden capturar estrellas brillantes con tan solo 1 o 2 segundos de exposición.

Configuración de ejemplo: montura ZWO AM5 con telescopio FF107 APO y cámara ZWO ASI2600MC-AIR.

Integrar ambas funciones en la misma cámara reduce la conectividad y aumenta la velocidad. Los divisores ópticos y las cámaras guía se vuelven innecesarios. Al añadir el ASIAIR, se elimina la necesidad de un cable para transferir imágenes; solo se requiere el cable de alimentación. Gracias a una antena que transmite información por Wi-Fi o Bluetooth, puedes controlar tu cámara directamente desde un smartphone, portátil o tableta. Con el software gratuito ZWO ASIAIR, controla el tiempo de exposición, el número de exposiciones y todas las funciones de la cámara. Puedes realizar apilamiento de imágenes en directo para obtener resultados muy rápidos. Controla simultáneamente la montura o el motor de enfoque electrónico con el software ASIAIR. Disfruta de una mayor eficiencia y facilidad de uso.

Vista del panel trasero: Antena Wifi - 4 puertos USB 2.0 - Entrada de alimentación - Puerto USB Tipo-C (para una transferencia de archivos más rápida si es necesario).

Rendimiento del sensor.

Diseñado por Sony para aplicaciones de consumo, el sensor IMX571 se basa en la arquitectura STARVIS. Esta arquitectura incorpora potentes características que permiten la producción de imágenes brillantes y de alto contraste con un amplio rango dinámico, incluso en condiciones de baja luminosidad. La más importante de estas características es el uso de una estructura optoelectrónica retroiluminada (o BSI, iluminación trasera). Todos los componentes electrónicos del sensor se encuentran debajo de los fotositos; esto reduce la distancia que debe recorrer la luz dentro del sensor y minimiza el bloqueo de fotones por componentes electrónicos no fotosensibles. La sensibilidad aumenta significativamente, incluso con muy poca luz. Esta estructura en capas permite colocar más componentes electrónicos, como convertidores analógico-digitales (ADC), dentro del propio sensor, minimizando así los artefactos y el ruido.

El sensor Sony IMX571 de la cámara ZWO ASI2600MC-AIR tiene el mismo tamaño que el de una cámara Canon APS-C.

El sensor Sony IMX571 tiene 26 megapíxeles con un tamaño de píxel de 3,76 µm. Sus dimensiones son prácticamente idénticas a las del sensor APS-C de una cámara Canon R10 o 850D. Montado en astrografos de corta distancia focal, cubre un campo de visión de varios grados en el cielo. El sensor guía de la cámara ZWO ASI2600MC-AIR es el mismo que el de la ASI220MM Mini. Se trata de un sensor CMOS SC2210 monocromático de 1920 x 1080 píxeles del fabricante chino SmartSens. Ofrece una sensibilidad muy alta y una eficiencia cuántica del 92 % a una longitud de onda de 500 nm, con un ruido de lectura de 0,84 × 10⁻⁵. El sensor guía no se beneficia del sistema de refrigeración de la cámara.

El sensor de guiado SmartSens SC2210 es idéntico al de la cámara ZWO ASI220MM Mini.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de una cámara. Una alta eficiencia cuántica y un bajo ruido de lectura son necesarios para una mejora significativa en la relación señal/ruido.

Eficiencia cuántica equivalente de la cámara a color ASI2600MC-AIR en función de la longitud de onda

El ruido de lectura es la suma de varios componentes: ruido térmico de los fotositos, ruido relacionado con la electrónica del sensor y ruido de cuantización de las etapas de conversión analógica-digital. Cuanto menor sea este ruido de lectura, mejores serán los resultados; por lo tanto, se realizan mejoras tecnológicas en cada etapa para reducirlo al máximo. A la salida, la cámara incorpora un dispositivo de Alta Ganancia de Conversión (HCG) que reduce el ruido de lectura con alta ganancia, manteniendo el amplio rango dinámico que se obtiene con baja ganancia. Este modo HCG se activa automáticamente cuando la ganancia alcanza 100.

Capacidad de píxeles, ganancia, rango dinámico y ruido de lectura de la etapa de imagen de la cámara ZWO ASI2600MC-AIR.

Los sensores CMOS tradicionales de generaciones anteriores presentan una señal muy débil y específica en el infrarrojo cercano: la electroluminiscencia. Esta se caracteriza por una iluminación irregular en los bordes del campo durante exposiciones prolongadas, lo que puede causar problemas durante el preprocesamiento. Gracias a su arquitectura electrónica diferente, la cámara ASI2600MC-AIR no produce electroluminiscencia. Por lo tanto, no tendrá que preocuparse por este problema al trabajar con alta ganancia y exposiciones prolongadas.

Capacidad de píxeles, ganancia, rango dinámico y ruido de lectura de la etapa de imagen de la cámara ZWO ASI2600MC-AIR.

Electrónica y refrigeración.

La tarjeta de memoria interna eMMC cuenta con 256 GB de almacenamiento, lo que permite grabar numerosas exposiciones antes de transferirlas al ordenador para su procesamiento. Su velocidad de lectura es de 138 MB/s y su velocidad de escritura es de 112 MB/s. La transferencia de datos es estable y segura, eliminando cualquier riesgo de saturación, reducción del ancho de banda o desconexiones inesperadas del ordenador durante exposiciones prolongadas.

La cámara ZWO ASI2600MC-AIR incorpora un sistema de refrigeración termoeléctrica Peltier de dos etapas con convección asistida por ventilador. Este sistema reduce la temperatura del sensor de imagen a -35 °C con respecto a la temperatura ambiente, lo que disminuye significativamente la corriente oscura y el ruido electrónico durante exposiciones prolongadas. La diferencia de temperatura de -35 °C se probó con una temperatura ambiente de 30 °C. Esta diferencia puede disminuir si el sistema de refrigeración funciona durante un período prolongado o si la temperatura ambiente baja.

Corriente oscura de la etapa de imagen de la cámara ZWO ASI2600MC-AIR en función de la temperatura del sensor.

En la parte frontal de la cámara, a la altura del cristal protector, se encuentra instalado un elemento calefactor de poliimida. Este elemento evita la formación de condensación o escarcha en el cristal durante las exposiciones.

Corriente oscura de la etapa de imagen de la cámara ZWO ASI2600MC-AIR en función de la temperatura del sensor.

La mecánica de ensamblaje.

La ASI2600MC-AIR cuenta con una rosca hembra de entrada M54x0.75 y un enfoque posterior de 17.5 mm. Incluye dos anillos adaptadores M54 que compensan el grosor de la rueda de filtros (21 mm) y del divisor óptico (16.5 mm) para lograr el enfoque posterior de 55 mm necesario con adaptadores fotográficos de tubo óptico. También se incluye un anillo adaptador M54 a M48, que permite enroscar la cámara en un adaptador fotográfico con rosca M48.

Existen adaptadores opcionales para montar objetivos de cámaras Nikon y Canon en la parte frontal de la cámara ZWO ASI2600MC-AIR.

Montaje de objetivos en la cámara ZWO ASI2600MC-AIR: 1) Adaptador Nikon-T2 - 2) Adaptador Canon EOS-T2 - 3) Filtro de 50,8 mm - 4) Objetivo Nikon - 5) Objetivo Canon

Compatibilidad y círculo de imagen.

La presencia del sensor de autoguiado aumenta el grado de corrección necesario para la combinación de telescopio/refractor-corrector que esté utilizando. La cámara ASI2600MC-Air admite instrumentos capaces de corregir hasta el formato APS-C, pero es posible que observe una distorsión significativa en la estrella guía. Si desea una corrección perfecta, utilice un corrector de hasta 43 mm de diagonal, como se muestra en el siguiente diagrama:

Círculos de imagen para la cámara ZWO ASI2600MC-Air.

Software.

Al igual que con todas las cámaras ZWO, el software de control principal y más completo es ASIStudio, que se puede descargar gratuitamente desde el sitio web de ZWO. ZWO también ofrece un SDK (Kit de Desarrollo de Software) gratuito, lo que permite que muchos programas, tanto gratuitos como de pago, sean compatibles de forma nativa con las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, entre otros. Le recomendamos consultar la documentación específica de estos programas para determinar su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista completa.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para los usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. El control se realiza mediante el software KStars/Ekos (en Linux) y el software AstroImager/AstroTelescope, ofrecido por el editor CloudMakers (en Mac).

Por último, se puede acceder a las cámaras ZWO mediante controladores de vídeo como DirectShow o TWAIN. Para obtener más información, visite el sitio web de ZWO.

Características electrónicas.

Características mecánicas.

Diagramas.
