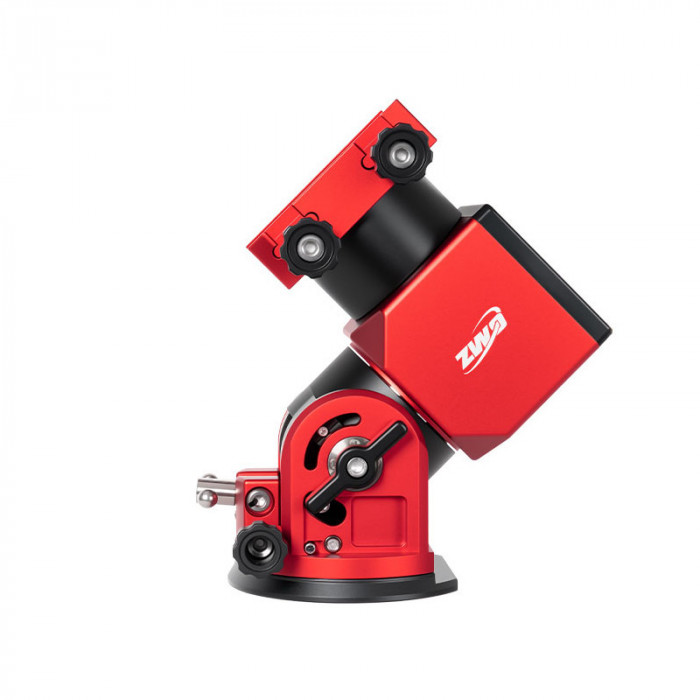

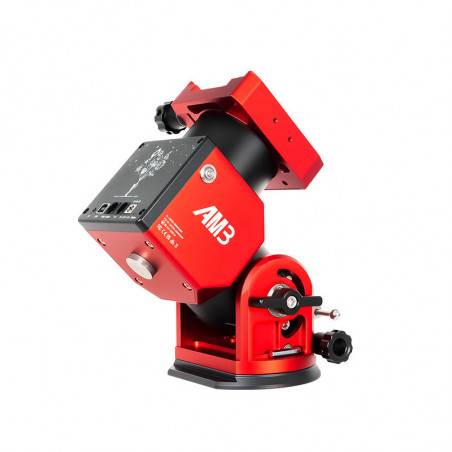

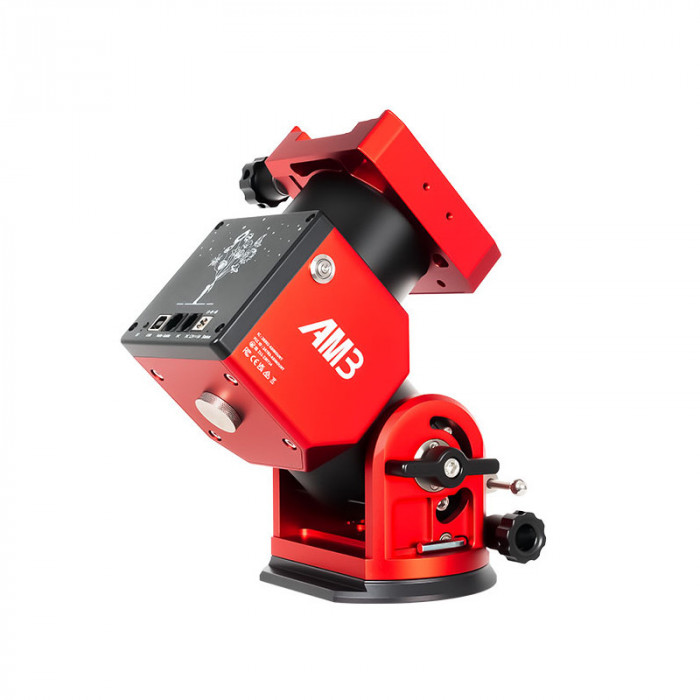

MONTURA ECUATORIAL ARMONICA ZWO AM3N

La montura ZWO AM3N es una versión más ligera y compacta que la montura AM5N. Incorpora tecnología de motorización de accionamiento armónico, probada y ampliamente utilizada en robótica y aeronáutica, basada en el uso de reductores elípticos y correas síncronas. La montura ZWO AM3N ofrece una impresionante capacidad de carga de 8 kg sin el uso de contrapesos (13 kg con contrapesos adicionales) para un peso de tan solo 4,1 kg. La montura ZWO AM3N se puede colocar en posición azimutal o en posición ecuatorial, según la necesidad. Se puede controlar de 3 maneras diferentes: con un control manual, a través de una aplicación de teléfono o directamente al ordenador.

Las tecnologías utilizadas en la montura ZWO AM3N son similares a las utilizadas en robótica. La edición puede resultar confusa al principio; el marco parece claramente insuficiente y mal equilibrado, mientras que el conjunto es extremadamente robusto y perfectamente estable.

Las monturas ecuatoriales clásicas requieren el uso de contrapesos. El equilibrio es difícil de mantener en ascensión recta y declinación independientemente de la posición del tubo. Su transporte y almacenamiento son a menudo un calvario para el astrónomo aficionado. Algunas monturas armónicas tienen una funcionalidad demasiado simplista, una capacidad de carga insuficiente o un funcionamiento errático.

Nuevas características de la versión "N" (Generación 2).

- Ahora es posible el control mediante Bluetooth (desde la aplicación).

- El peso aumentó ligeramente: de 3,9 a 4,1 kg.

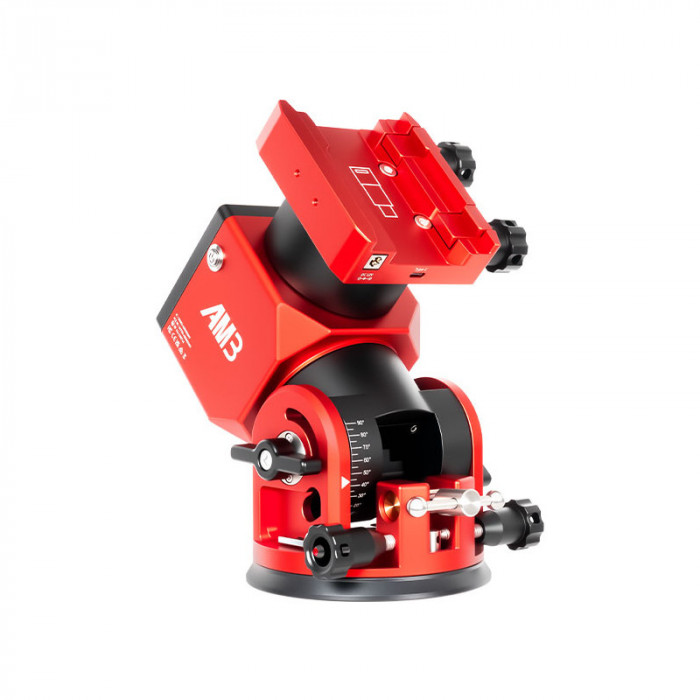

- Conector hembra de cola de milano modificado: incluye una salida de CC para alimentar un accesorio y un puerto Tipo C.

- Evita que los cables se enreden durante la rotación del eje de declinación.

- Mayor facilidad de uso: con cabeza de tornillo hexagonal integrada.

- Ajuste del azimut: más intuitivo (sin necesidad de bloquear).

- Consumo de energía: Para aumentar la estabilidad durante la carga, el consumo de energía se incrementa en los modos de seguimiento y GOTO.

- Temperatura de funcionamiento: Rango de funcionamiento ampliado desde -20 °C (anteriormente -15 °C).

La motorización de accionamiento armónico.

Este tipo de motorización se basa en un engranaje de ondas de deformación, compuesto por 3 elementos: un buje elíptico (el generador de ondas), una corona deformable unida al eje de salida y una corona exterior solidaria con el marco de la montura. Este conjunto constituye un reductor elíptico que ofrece una relación de transmisión muy alta, 300:1 en el caso de la montura ZWO AM3N.

La empresa ZWO se ha asociado con un conocido fabricante de cajas de cambios para producir un modelo adaptado a las necesidades de los aficionados a la astronomía, en el que destaca la incorporación de una correa síncrona. El resultado es un sistema de transmisión uniforme con un error periódico bajo y un par elevado. La precisión de orientación alcanza de 0,5 a 0,8 segundos de arco, ideal para astrofotografía.

La montura ZWO AM3N está equipada con un reductor elíptico en cada uno de sus ejes.

Un cuadro mixto.

La montura ZWO AM3N se puede utilizar tanto en posición ecuatorial como en posición azimutal. El volcado en vacío es extremadamente fácil y rápido, debido a su pequeño tamaño. La inclinación es ajustable de 0 a 90 grados.

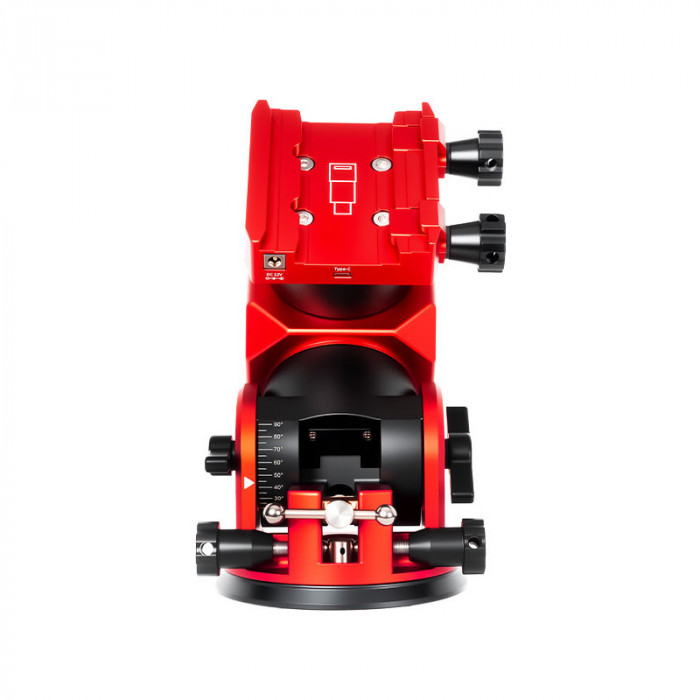

La montura ZWO AM3N se puede inclinar a voluntad, dentro de un rango de 0 a 90 grados.

La posición ecuatorial es esencial para la astrofotografía porque elimina la rotación de campo. La posición de acimut es perfecta para la observación. La aplicación del controlador y los controladores de montaje admiten ambos tipos de operación. El color del LED en el panel de control indica el modo utilizado, de un vistazo.

Varias posibilidades de control.

La montura ZWO AM3N tiene una motorización de doble eje que proporciona seguimiento, movimiento y guía. Se proporciona un control manual de joystick. También cuenta con cronometraje automático, realizado a través de la aplicación del teléfono o mediante programas de terceros a través de un controlador ASCOM. El soporte se puede controlar mediante una conexión Wi-Fi integrada, gestionada mediante una interfaz web o mediante una conexión por cable. Actualizar el mando e control y el firmware de la montura es simple y fácil.

La montura ZWO AM3N proporciona su propia red Wi-Fi, simplemente conecta tu smartphone para poder controlarla directamente desde la aplicación.

La caja ASIAIR opcional centraliza el control de todos tus accesorios ZWO.

Compatible con carcasas ASIAIR Plus o ASIAIR Mini, la montura ZWO AM3N encaja perfectamente en una configuración astrofotográfica completa basada en cámaras ZWO, ruedas de filtros o motores de enfoque.

Un controlador de mano ergonómico con joystick facilita el control de la motorización de doble eje de la montura ZWO AM3N.

Características de la montura ZWO AM3N.

Diagramas.

Dimensiones y clasificaciones de montura ZWO AM3N.

Contenido del producto:

- 1 montura ZWO AM3N.

- 1 panel de control de joystick.

- 1 cable de control manual.
