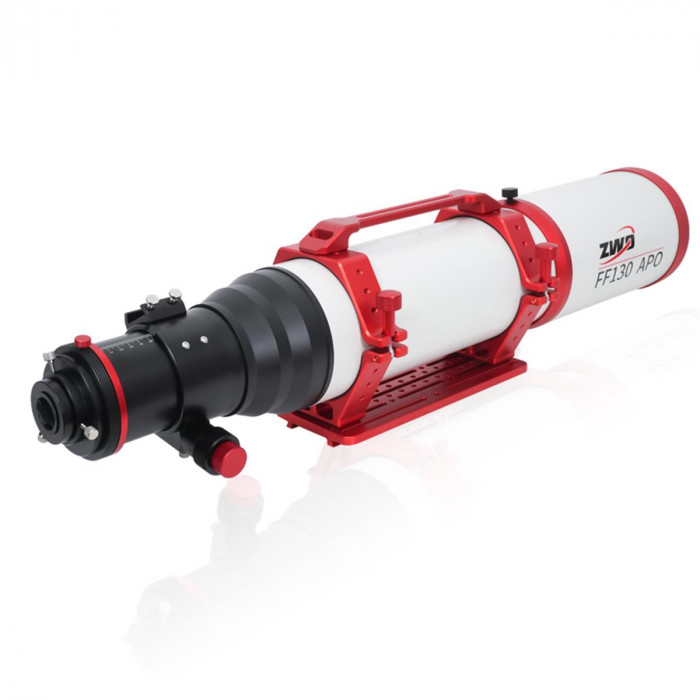

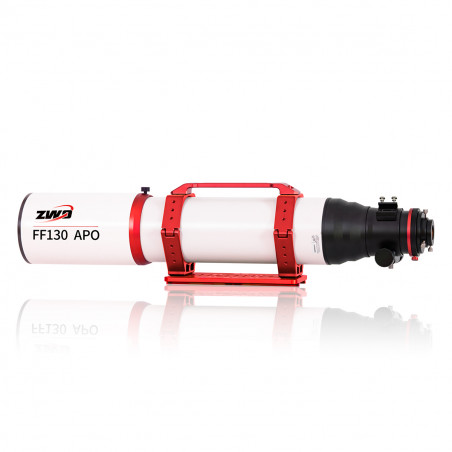

TUBO OPTICO REFRACTOR ZWO APO FF130 (f/7.7)

El refractor ZWO FF130 es un astrógrafo diseñado para imágenes astronómicas de cielo profundo de campo amplio. Su sistema óptico consta de un cuádruple (4 lentes) que incluye un corrector de campo que ofrece un círculo de imagen corregido de 60 mm de diámetro que cubre los sensores de formato medio. El ZWO FF130 está equipado para capturar imágenes con su sistema de enfoque de gran tamaño (3,4") con reducción de engranajes, fácilmente motorizable, y sus numerosos adaptadores fotográficos. Su principal ventaja es la facilidad para montar cámaras y cámaras fijas en el foco.

Optimizado para imágenes.

El ZWO FF130 APO es un refractor de 4 lentes (cuatrillizos), que incluye 2 lentes de vidrio ED para reducir las aberraciones ópticas y cromáticas. El corrector de campo está incluido en su diseño óptico; el campo está enfocado y no tendrás que invertir en un corrector costoso.

Este diseño ofrece otra particularidad ya que te ahorra tener que calcular el backfocus mecánico de tu montaje. En un instrumento clásico equipado con un corrector de campo o un reductor focal, debe colocar imperativamente el sensor de su cámara o de su dispositivo fotográfico a una distancia precisa y fija detrás del corrector/reductor, a riesgo de no poder enfocar la imagen.

El sistema de enfoque está sobredimensionado (3,4 pulgadas) y facilita los montajes para la obtención de imágenes. Ni siquiera tiene que preocuparse por el enfoque posterior.

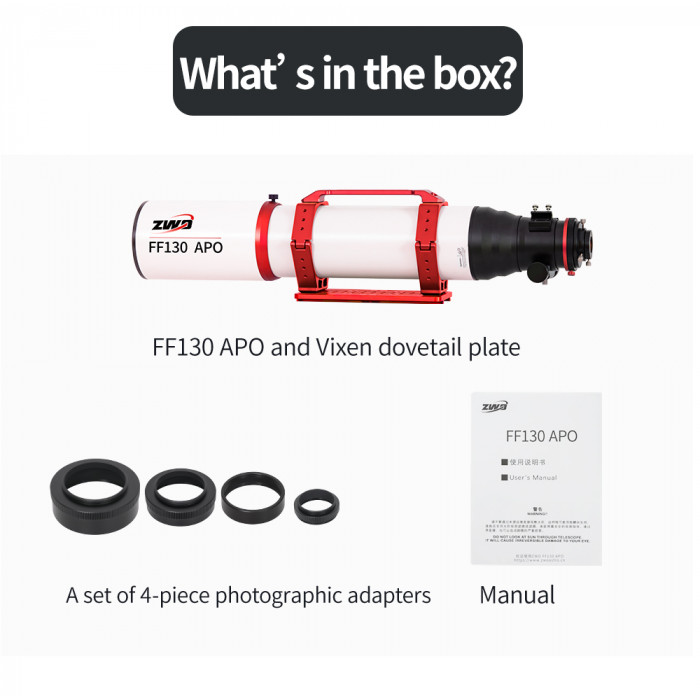

El ZWO FF130 APO tiene un sistema de enfoque muy rígido de 3,4 pulgadas, con reducción de engranajes 1:10. Está equipado con un dispositivo de encuadre giratorio manual y una base de buscador que puede acomodar un buscador de guía, por ejemplo. La salida nativa del enfocador es rosca macho M86x1. Se suministran cuatro foto adaptadores, con roscas de salida M68x1 macho, M54x0,75 macho, M54x0,75 hembra y M48x0,75 macho. El adaptador M48 tiene una rosca hembra para enroscar un filtro.

El peso del tubo óptico es considerable: 10,5 kg (12,5 kg con abrazaderas, cola de milano y accesorios). Por lo tanto, será necesario asegurarse de que la montura en el que se montará tenga las dimensiones adecuadas. El tubo mide 1062 mm de largo con los adaptadores. El tubo se entrega con un par de collares, una cola de milano tipo Losmandy y un asa/sobreplaca. El escudo contra el rocío es retráctil.

El ZWO FF130 APO es un instrumento de primer nivel para obtener imágenes del cielo profundo. Se puede integrar en una configuración ZWO completa que incluya la montura AM5 y todos los accesorios de imagen de la marca (cámara, rueda de filtros, motor de enfoque). Controlado por ASIAIR Plus, el conjunto estará perfectamente optimizado y estará rápidamente operativo en el campo.

Telescopio ZWO FF130 y montura armónica AM5, rendimiento para imágenes de campo amplio.

Diagramas.

Diseño óptico del refractor ZWO FF130 APO, con el reductor focal opcional.

Diagrama puntual en el foco del refractor ZWO FF130 APO. La distancia se indica desde el centro hasta el borde del círculo de la imagen, en 3 longitudes de onda diferentes (en µm).

Aberración longitudinal en el foco del telescopio ZWO FF130 APO, en 3 longitudes de onda diferentes.

Dimensiones y clasificaciones del telescopio ZWO FF130 APO.

Posición de enfoque en el telescopio ZWO FF130 APO según los foto adaptadores utilizados.
