TUBO OPTICO REFRACTOR ZWO APO FF65 (f/6.4)

El refractor ZWO FF65 es un astrógrafo diseñado para imágenes astronómicas de cielo profundo de campo amplio. Su sistema óptico consta de un quíntuple (5 lentes) que incluye un corrector de campo que ofrece un círculo de imagen corregido de 44 mm de diámetro que cubre los sensores de formato completo. El ZWO FF65 está equipado para capturar imágenes con su sistema de enfoque de gran tamaño (2,5") con reducción de engranajes, fácilmente motorizable, y sus numerosos adaptadores fotográficos. Su principal ventaja es la facilidad para montar cámaras y cámaras fijas en el foco.

Optimizado para imágenes.

El ZWO FF65 APO es un refractor de 5 lentes (quintillizos), que incluye 2 lentes de vidrio ED para reducir las aberraciones ópticas y cromáticas. El corrector de campo está incluido en su diseño óptico; el campo está enfocado y no tendrás que invertir en un corrector costoso.

Con su círculo de imagen corregido de 44 mm de diámetro, el telescopio permite obtener imágenes en formato APN (formato completo). Las deformaciones del borde del campo son mínimas. Las imágenes son extremadamente finas.

Este diseño ofrece otra particularidad ya que te ahorra tener que calcular el backfocus mecánico de tu montaje. En un instrumento clásico equipado con un corrector de campo o un reductor focal, debe colocar imperativamente el sensor de su cámara o de su dispositivo fotográfico a una distancia precisa y fija detrás del corrector/reductor, a riesgo de no poder enfocar la imagen.

El sistema de enfoque con engranajes es sólido y facilita los montajes para la obtención de imágenes. Ni siquiera tiene que preocuparse por el enfoque posterior.

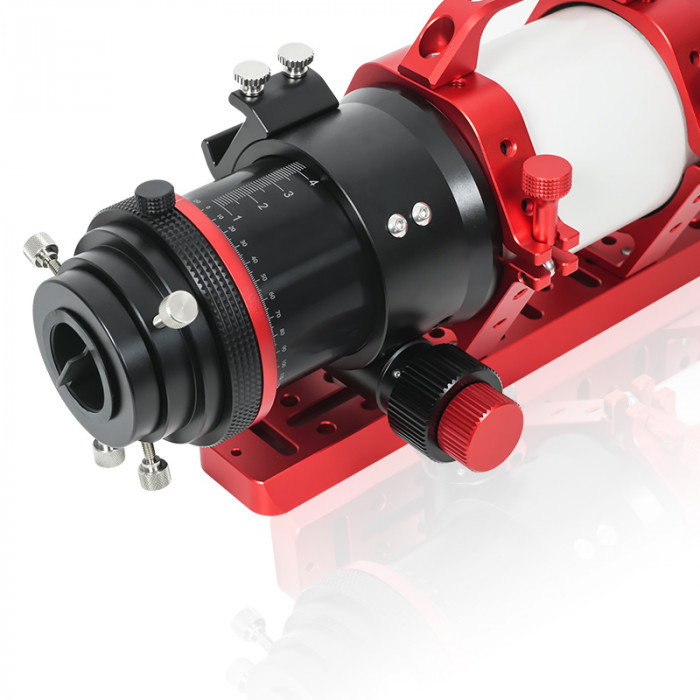

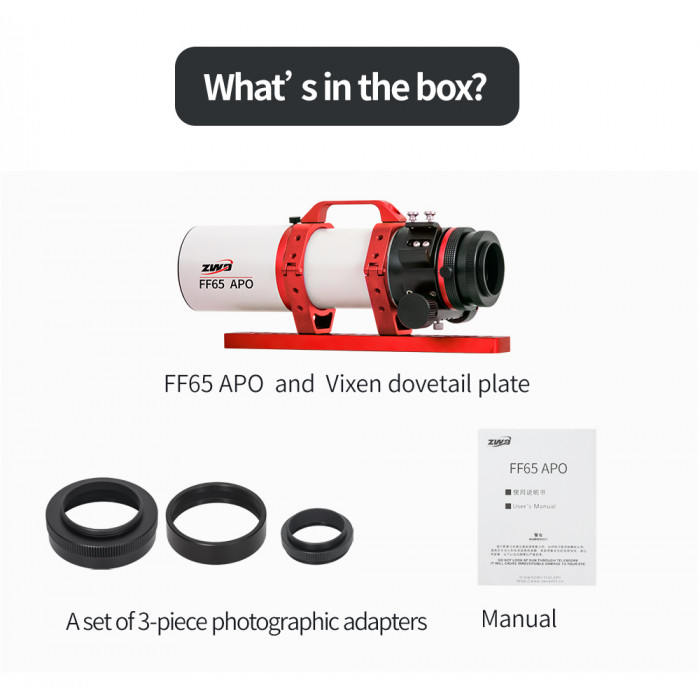

El ZWO FF65 APO tiene un sistema de enfoque muy rígido de 2,5 pulgadas, con reducción de engranajes 1:10. Está equipado con un dispositivo de encuadre giratorio manual y una base de buscador que puede acomodar un buscador de guía, por ejemplo. La salida nativa del enfocador es rosca macho M68. Se suministran tres foto adaptadores, con roscas de salida M54 macho, M54 hembra y M48 macho. El adaptador M48 tiene una rosca hembra para enroscar un filtro.

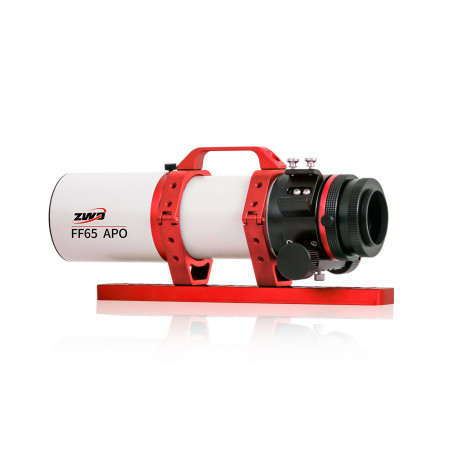

El tubo óptico es compacto y ligero. Pesa solo 2 kg, el conjunto completo, incluidas abrazaderas, cola de milano y accesorios, pesa 2,9 kg. El bisel se entrega con un par de collares, una cola de milano tipo Vixen y un asa/sobreplaca.

El ZWO FF65 APO es la herramienta ideal para obtener imágenes sobre la marcha. Se puede integrar en una configuración ZWO completa que incluya monturas AM5/AM3 y todos los accesorios de imagen de la marca (cámara, rueda de filtros, motor de enfoque). Controlado por ASIAIR Plus, el conjunto estará perfectamente optimizado y estará rápidamente operativo en el campo.

Telescopio ZWO FF65 y montura armónica AM5, la combinación perfecta para imágenes de campo amplio.

Diagramas.

Diseño óptico del refractor ZWO FF65 APO.

Diagrama puntual en el foco del refractor ZWO FF65 APO. La distancia se indica desde el centro hasta el borde del círculo de la imagen, en 3 longitudes de onda diferentes (en µm).

Aberración longitudinal en el foco del telescopio ZWO FF65 APO, en 3 longitudes de onda diferentes.

Dimensiones y clasificaciones del telescopio ZWO FF65 APO.

Posición de enfoque en el telescopio ZWO FF65 APO según los foto adaptadores utilizados.
