REDUCTOR VIXEN HD PARA AX103S Y VC200L

Descripción corta

El nuevo reductor HD Vixen SD, es un reductor focal aplanático diseñado para trabajar con los telescopios Vixen AX103S y el catadióptrico Visac VC200L.


Pago 100% seguro



Garantía 3 años



Devolución 14 días



Posibilidad de financiación

209,00 €
229,00 €
VIX37247
Cantidad

Artículo en reposición.

Consultar plazos

El nuevo reductor HD Vixen SD, es un reductor focal aplanático diseñado para trabajar con los telescopios Vixen AX103S y el catadióptrico Visac VC200L. Se puede utilizar con los telescopios con ópticas SD si se usa junto al aplanador. Proporciona un campo plano de alto contraste sobre un círculo de imágenes de hasta 44 mm, perfecto también para el sensor CCD / CMOS de cuadro completo (24 mm x 36 mm).

Todos los nuevos correctores de alto rendimiento de Vixen incluyen el altamente reconocido recubrimiento Vixen AS que asegura más del 99.9% de transmisión de luz para cada superficie óptica.
Es el mismo recubrimiento utilizado también en el astrografo VSD de cinco lentes, insignia de Vixen. Este recubrimiento avanzado mejora el contraste y reduce a un efecto insignificante cualquier posible pérdida de luz y cualquier imagen fantasma o bengala.

Especificaciones del reductor HD con AX103S y VC200L:

Tubo óptico:
AX103S / VC200L
Distancia Focal:
825 mm / 1800 mm
Aumentos: 0.77X
Resultados distancia focal:
635 mm / 1386 mm
Relación focal:
f/6,2 / f/6,9
Círculo de imágen: (*)
44 mm / 36 mm (**)
Iluminación periférica:

 63% / 60%

Diseño óptico:
2 elementos en 1 grupo
Tratamiento:

Tratamiento Vixen AS(más del 99,9% de transmisión de luz para cada superficie de la lente)

Dimensiones / Peso: 68 mm x 45.2 mm / 218 gramos

Especificaciones del reductor + aplanador con cada modelo de telescopio SD81S / SD103S / SD115S:

Tubo óptico:
SD81S / SD103S / SD115S
Distancia Focal:
625 mm / 795 mm / 890 mm
Aumentos: 0.79x
Resultados distancia focal:
496 mm / 624 mm / 699 mm
Relación focal:
f/ 6.1
Círculo de imagen: (*)
44 mm
Iluminación periférica:

 72% / 63% / 60%

Diseño óptico:
2 elementos en 1 grupo
Tratamiento:

Tratamiento Vixen AS(más del 99,9% de transmisión de luz para cada superficie de la lente)



(*): más del 60% se considera un valor aceptable en fotografía. La corrección de campo cubre un campo de imagen de 44 mm lo suficiente como para cubrir el formato APS de fotograma completo (24 mm x 36 mm) y mucho más que el formato APS-C (28,8 mm).

(**): la corrección de campo cubre un diámetro de 44 mm, pero en el borde solo obtendrá un 47% de iluminación. Por lo tanto, recomendamos sensores de hasta 36 mm de diámetro, correspondientes al formato APS-H.

Diagrama del Vixen AX103S con el reductor:

El astrografo Vixen AX103S está naturalmente corregido hasta formato de 24 mm x 36 mm de fotograma completo, pero el anterior reductor 0.7x ha sido diseñado para sensores hasta el formato APS-C. Ahora, el nuevo reductor también cubre el formato de fotograma completo, aunque la reducción es un poco menor (f/ 6.2 vs. f/ 5.6).

Diagramas puntuales de Vixen AX103S en el foco principal (f/ 8).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(4).jpg

Diagramas puntuales de Vixen AX103S en primer plano con el reductor (f/ 6.2).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(5).jpg

Diagramas puntuales de Vixen AX103S en primer plano con reductor (37228) 0.7x diseñado para sensores APS-C (f/ 5.6).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(6).jpg

Diagrama del Vixen VC200L "Visac" con el reductor:

El catadióptrico Vixen VC200L Visac es bien conocido como un gran intérprete de imágenes también en grandes sensores. Las prestaciones también fueron buenas con el antiguo reductor focal 0.71x, especialmente con sensores de formato APS-C, pero ahora con el nuevo reductor puede tener una corrección de campo aún mejor en un círculo de imagen de 44 mm, aunque recomendamos sensor de hasta 36 mm debido a viñeteo en el borde. La iluminación de campo en el borde del círculo de imagen de 36 mm es del 60% y solo del 47% en el borde del círculo de imagen de 44 mm.

Diagramas puntuales Vixen VC200L en foco principal.

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(7).jpg

Diagramas puntuales de Vixen VC200L en primer plano con el reductor (f/ 6.9).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(8).jpg

Diagramas puntuales de Vixen VC200OL en primer plano con reductor (37229) 0.71x instalado (f/ 6.4).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(9).jpg

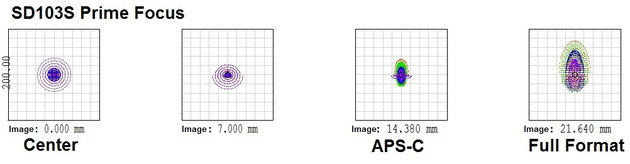

Diagramas del Vixen SD103S en el foco principal sin correctores (f/ 7.7).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(2).jpg

Diagramas del Vixen SD103S en primer plano con aplanador + reductor (f/ 6.1).

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(3).jpg

Imágenes de ejemplo: Las nebulosa M8 y M20 en Sagitario tomados con el astrografo Vixen AX103S más el reductor HD.

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/img6.jpg

M101, Pinwheel Galaxy, tomado con el astrografo Vixen VC200L Visac más el reductor HD.

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/img7.jpg

La galaxia M31 tomada con el aplanador más el Vixen SD103S y el reductor HD.

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(12).jpg

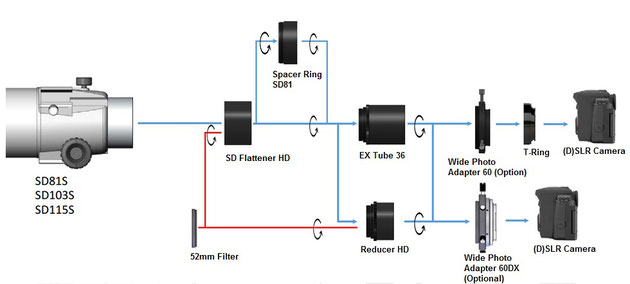

Gráfico del sistema:

https://www.skypoint.it//img/cms/Prodotti/Vixen/VX-37245/image%20(13).jpg
