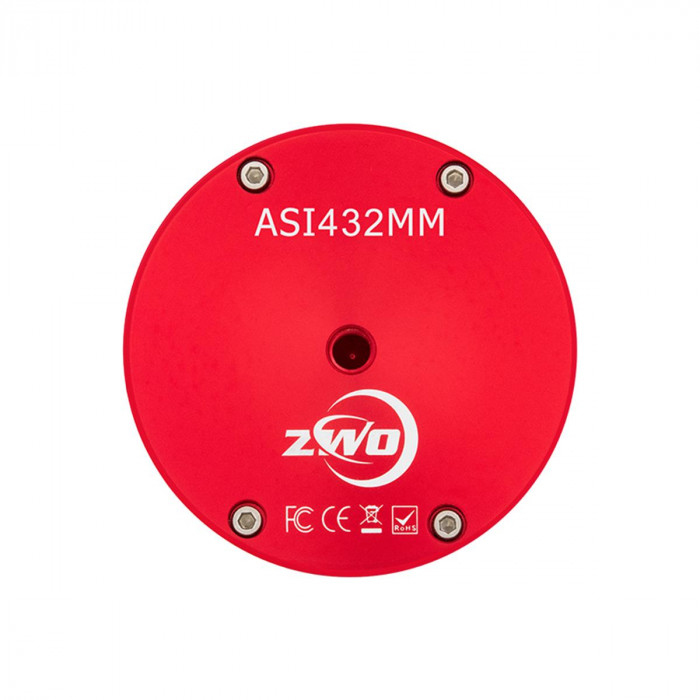

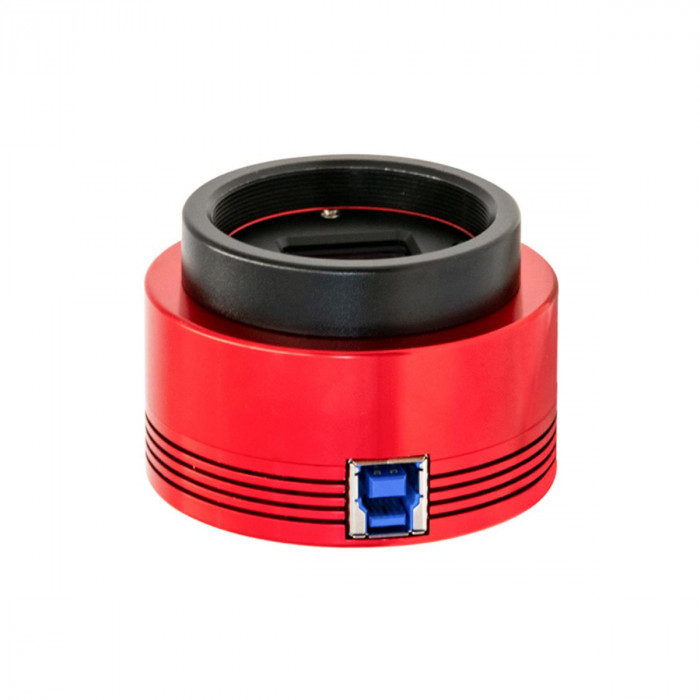

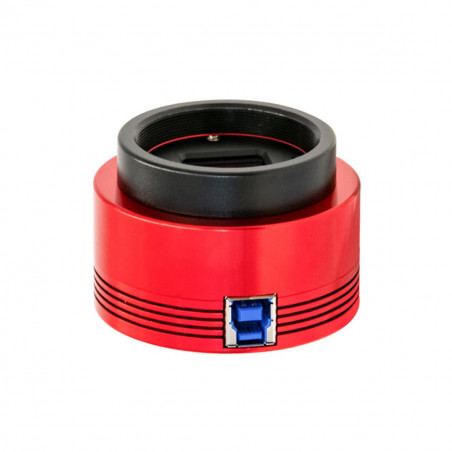

CAMARA CMOS ZWO MONOCROMO ASI432MM

La cámara ZWO ASI432MM está equipada con un sensor CMOS monocromático de 1,77 millones de píxeles (1608 x 1104 px) y 17,6 mm de diagonal. A máxima resolución, la velocidad máxima de adquisición alcanza los 120 fotogramas/segundo con un rango dinámico de 12 bits. El tamaño del sensor y sus píxeles (9 µm) lo convierten en una herramienta perfecta para obtener imágenes del Sol o la Luna. Un obturador de tipo "obturador global" favorece el disparo de sujetos que se mueven rápidamente, como la superficie solar o los satélites artificiales, por ejemplo. Finalmente, la cámara tiene un ruido de lectura extremadamente bajo (2.9 e-) y píxeles de alta capacidad (97,000 e-).

Rendimiento de los sensor.

Diseñado por Sony para aplicaciones industriales, el sensor IMX482 se basa en la arquitectura PREGIUS. Es una arquitectura CMOS que combina el rendimiento de los sensores CCD de bajo ruido con la velocidad y precisión del "obturador global". El propósito es obtener imágenes precisas de objetos en rápido movimiento, con tomas de alta velocidad. El obturador "obturador global" no provoca ninguna distorsión de las imágenes a alta velocidad. Las imágenes son muy ruidosas. La gran capacidad de píxeles proporciona un nivel muy alto de saturación y un amplio rango dinámico.

La cámara ASI432MM tiene un sensor grande y, por lo tanto, ofrece un amplio campo de visión. Tiene el doble del área de superficie de la cámara AS174MM, lo que la convierte en una excelente opción para obtener imágenes lunares y solares. Los píxeles de la ASI432MM también son 1,5 veces más grandes que los del ASI174MM. La sensibilidad es más importante y da acceso a detalles sutiles. En imagen solar, puede contar con su rendimiento para obtener resultados convincentes en todo el disco, así como en manchas solares y fáculas.

El ruido de lectura de la cámara ASI432MM es extremadamente bajo en comparación con el de una cámara CCD convencional. La cámara incorpora un dispositivo HCG (ganancia de alta conversión) que puede reducir el ruido de lectura en alta ganancia mientras mantiene el alto rango dinámico que obtendría con baja ganancia. Este modo HCG se activa automáticamente tan pronto como la ganancia llega a 140 y el rango dinámico sube a 12 paradas. Con una ganancia de 400 (40 dB), el ruido de lectura es de 2,4 e-.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de la cámara. La alta eficiencia cuántica y el bajo ruido de lectura son requisitos previos para mejorar significativamente la relación señal-ruido.

ZWO integra en sus cámaras una función destinada a suprimir la electroluminiscencia generada por el sensor para obtener imágenes homogéneas. Esta función se implementa a nivel de hardware y no requiere ningún control de software.

Comparación entre ASI432MM y ASI174MM.

La cámara ZWO ASI432MM se considera una evolución del modelo ASI174MM. El sensor es más grande, con píxeles más grandes, lo que lo hace significativamente más eficiente para obtener imágenes de la Luna y el Sol.

La siguiente tabla muestra las principales características de las cámaras ZWO ASI432MM y ASI174MM.

La mecánica de montaje.

La ASI432MM tiene una rosca de entrada tipo M42 hembra; el backfocus es entonces de 17,5 mm. Retirando el adaptador hembra se accede a una rosca macho M42x0,75. En este caso, el backfocus es de 6,5 mm. Se prefiere el adaptador hembra si desea integrar otros accesorios ZWO (rueda de filtros o divisor óptico) en el montaje en el foco del instrumento.

Se entrega un convertidor mecánico M42 a macho de 31,75 mm, así como un cable USB de 2 m de largo y un cable de autoguiado ST4.

Software.

Como ocurre con todas las cámaras de la marca ZWO, el principal y más completo software de control de cámaras es ASIStudio, descargable gratuitamente desde la web del fabricante de ZWO. La marca también ofrece un SDK (Software Development Kit) gratuito para que muchos software, gratuitos o de pago, soporten de forma nativa las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Te invitamos a consultar la documentación específica de este software para conocer su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista exhaustiva.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.

Para usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. Luego, el control se lleva a cabo utilizando el software KStars/Ekos (bajo Linux) y AstroImager/AstroTelescope ofrecido por el editor CloudMakers (bajo Mac).

Finalmente, se puede acceder a las cámaras ZWO a través de controladores de video como DirectShow o TWAIN. Para obtener más información, visite el sitio web de ZWO.

Características electrónicas.

Características mecánicas.

Diagramas.
