CAMARA PLAYER ONE ARES -C PRO (IMX533) REFRIGERADA

Descripción corta

La cámara Ares-C Pro (IMX533) fue desarrollada por Player One Astronomy; esta cámara no solo es excelente para imágenes DSO, sino que también puede tomar imágenes solares y lunares.



Pago 100% seguro



Garantía 3 años



Devolución 14 días



Posibilidad de financiación

879,00 € Ahorre un 70,00 €
949,00 €
PO-ARES-CPRO
Cantidad

Disponible.

Características.

La serie de cámaras refrigeradas por DSO es la serie de productos más avanzada en la historia de Player One Astronomy. El proyecto comenzó a partir de 2021, a través de muchas modificaciones y reconstrucciones logrando la versión final. Nueva tecnología y diseños más modernos.


La fuente de alimentación de 12V 5A no está incluida con la cámara.

Descarga de controladores y software:

http://player-one-astronomy.com/service/software/

Descarga de manuales:

http://player-one-astronomy.com/service/manuals/

Descripción del Producto.

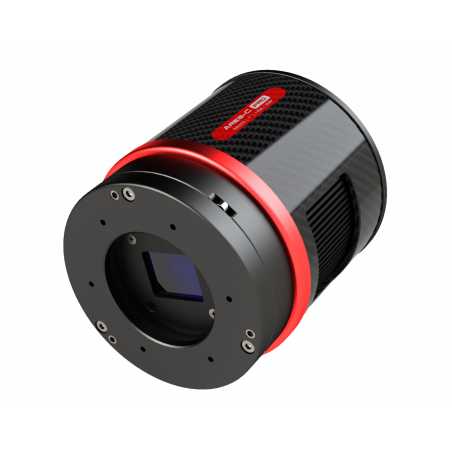

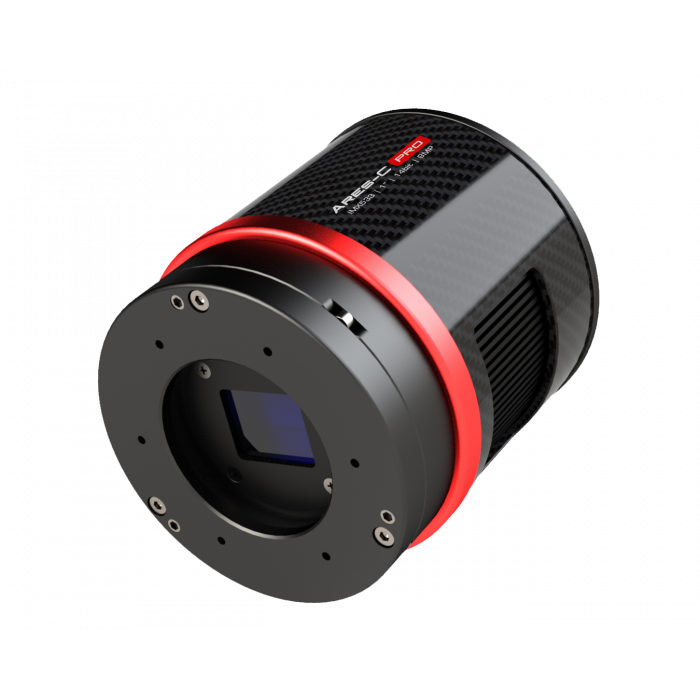

La cámara Ares-C Pro (IMX533) fue desarrollada por Player One Astronomy; esta cámara no solo es excelente para imágenes DSO, sino que también puede tomar imágenes solares y lunares. La cámara Ares-C Pro, que adopta el sensor de color de formato cuadrado Sony IMX533 de 1”. El tamaño de píxel de 3,76um se adapta a una profundidad de 73Ke con un total de 9 MP (la resolución es 3008 x 3008) y la diagonal es de 16 mm.


Tecnología STARVIS.

La cámara Ares-C Pro (IMX533) basada en la tecnología Sony STARVIS, es tecnología de píxeles retroiluminados utilizada en sensores de imagen CMOS.



Formato.

La cámara Ares-C Pro tiene un formato de 1″, este tamaño es bastante grande para tomar imágenes.


Reflejos.

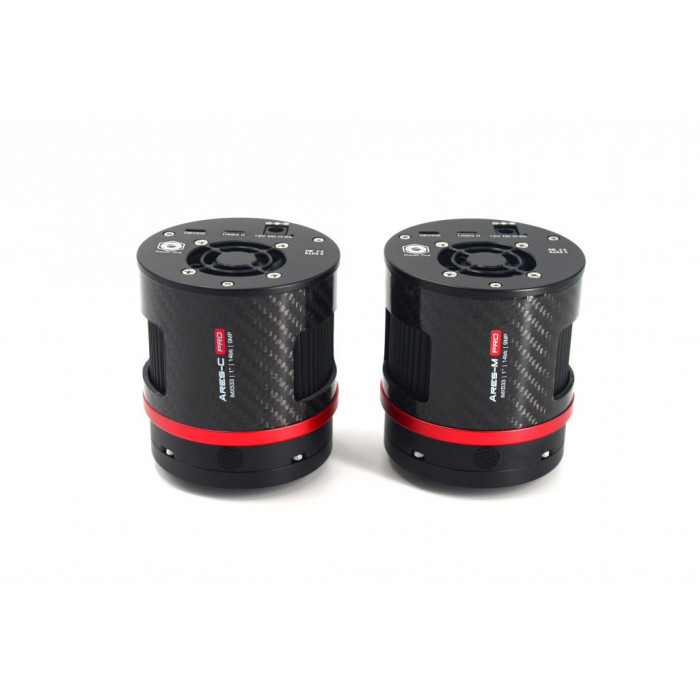

Diseño de vanguardia.

La serie refrigerada Ares comienza con un nuevo diseño. Esta vez con una carrocería redonda, una combinación de colores clásica en rojo y negro y utilizando fibra de carbono para mantener un bajo peso y una apariencia de vanguardia. También integramos la placa basculante del sensor y la placa PCB anti-rocío.

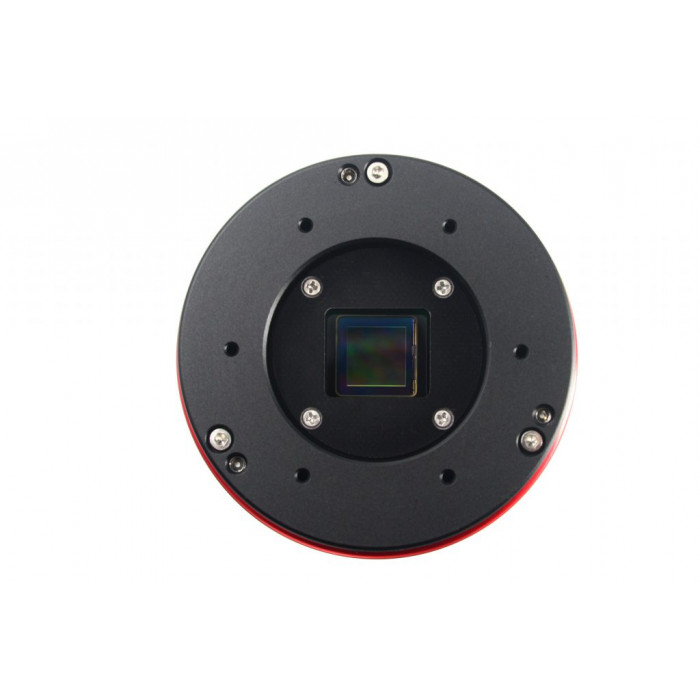

Placa basculante delantera 3P y trasera 4P.

Al fotografiar objetos de cielo profundo, la placa de inclinación del sensor se puede utilizar para ajustar el ángulo de inclinación del sensor y hacer que las estrellas en las esquinas sean más redondeadas. La cámara Ares proporciona una placa inclinable delantera y trasera que cumple con todos los escenarios de uso.


La placa inclinable frontal 3P es la parte predeterminada de la cámara, creemos que la mayoría de los usuarios ya tienen experiencia con esto. Funciona bien en muchos escenarios básicos.

La placa basculante trasera 4P es una pieza alternativa para la cámara, cuando se usa una rueda de filtro o cajón de filtro y OAG, es necesaria. Y también es conveniente para los usuarios de telescopios RASA ajustar el ángulo de inclinación del sensor.

La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las ranuras laterales sin fugas laterales.

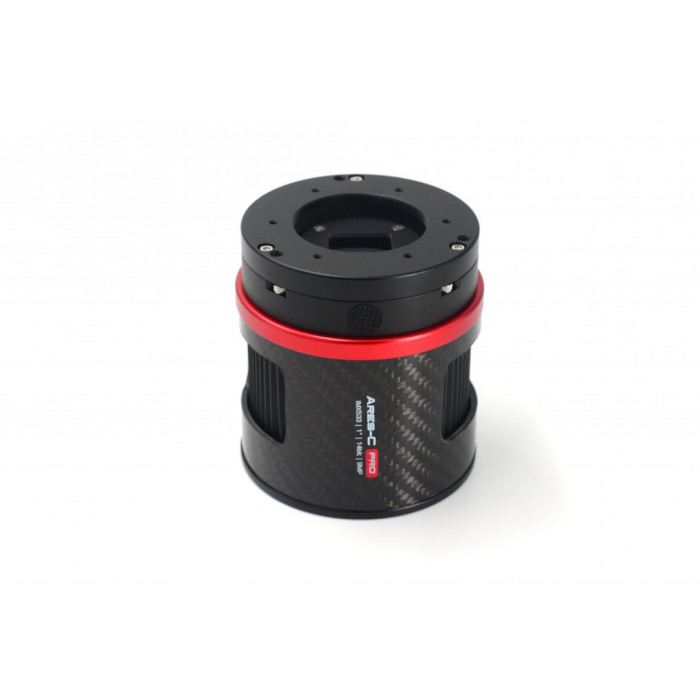

Fibra de carbono y peso ligero.

La serie Ares utiliza fibra de carbono en la carcasa de la cámara y ha sido optimizada para reducir el peso en su diseño estructural. La cámara pesa sólo 420 gramos, lo que la convierte en uno de los modelos más ligeros del mercado.


Enfriamiento profundo.

La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración TEC de 2 etapas. Después de mejorar el diseño de la estructura para rechazar el calor de regreso a la cámara de la propia cámara, la cámara Delta-T puede alcanzar 35-40 ℃.



Calentador anti-rocío.

Player One aún busca la perfección y todas las características necesarias que debe tener, especialmente el sistema anti-rocío, es el problema que muchas cámaras refrigeradas pequeñas ignoran.


Completado.

La cámara Ares-C Pro tiene 73Ke al máximo, es casi 1,5 veces más que la IMX533 Basic (50ke).


Cuadros por segundo.

La cámara Ares-C Pro puede ejecutar 43 FPS en modo RAW8, lo que es mucho más rápida que los modelos existentes en el mercado.


Modo de muestreo dual.

La serie Ares tiene modo de muestreo dual. El modo normal y el modo LRN tienen diferentes ventajas en la obtención de imágenes.

1. El modo normal tiene FPS más rápido, es más adecuado para imágenes planetarias.


2. El modo LRN (ruido de lectura bajo) tiene un ruido de lectura más bajo y un rango dinámico más alto. es más adecuado para imágenes DSO.


Resplandor sin amplificador.

El marco oscuro de la cámara Ares-C PRO (IMX533) es totalmente "oscuro", también es una cámara "sin brillo".

300s@gain=0, offset=10, -10 grados, marco oscuro de la cámara Ares-C PRO: DESCARGAR


Vista previa del marco oscuro: exposición = 300 s, ganancia = 0, desplazamiento = 10, temperatura = -10 ℃ Estiramiento automático STF en Pixinsight 1.86.

Non-Amp-Glow puede brindarnos un fondo muy limpio, lo que hace que sea mucho más fácil obtener imágenes de alta calidad.

La cámara Ares-C PRO también es muy buena para imágenes solares, lunares y planetarias. Su sensor cuadrado de 1″ puede capturar fácilmente el disco completo del Sol y la Luna con refractores de focales cortas. Y también podría hacer que el trabajo del mosaico sea más eficiente.

Caché DDR3 de 512 MB.

Como mejora, la memoria caché DDR3 en las cámaras refrigeradas se incrementa a 512 MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la caída de fotogramas y reduce en gran medida el ruido de lectura.

Con el caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a necesidades informáticas, seguirá teniendo un rendimiento excelente incluso si está conectada a un puerto USB 2.0.

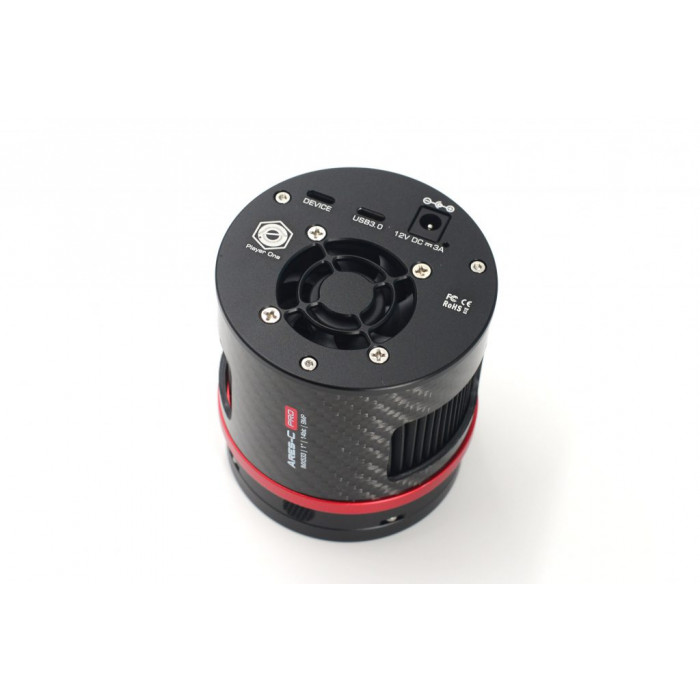

Puerto de datos tipo C y puerto de alimentación.

La parte trasera de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 x 2,1 mm.


El puerto de datos principal admite el protocolo USB3.0, la cámara puede funcionar a 43 fps en modo RAW8. El puerto tipo C es más fácil de conectar cuando se ensambla el equipo de imágenes por la noche.

Al grabar imágenes, dado que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, es posible que la grabación no alcance la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para grabar datos y aprovechar al máximo el rendimiento de la cámara.

La cámara tiene un puerto de 12 V CC de 5,5 x 2,1 mm para proporcionar suficiente energía al sistema de refrigeración TEC. Si no necesita encender la refrigeración, solo necesita conectar el puerto principal tipo C, la cámara funcionará como una cámara no refrigerada.

Uso de cable estándar.


Sistema de enfriamiento y calentador anti-rocío.

En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia anti-rocío.

Delta-T estándar: 35 ℃ -40 ℃, cuando la temperatura ambiente es 30 ℃, velocidad del ventilador 100 %, calentador de rocío 1 %.

Se recomienda la configuración Delta-T: 30-35℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70%, calentador de rocío 10 %, consumo de energía 40-60 %.

La velocidad de rotación del ventilador de refrigeración también es ajustable; el valor predeterminado es 50% de velocidad.

El problema del rocío es el mayor enemigo de las imágenes astronómicas, la cámara integró un calentador anti-rocío delante de la cámara. La potencia calorífica es regulable.


Mecanismo de protección contra sobretensión y sobrecorriente.

Las cámaras Player One garantizan la seguridad de su cámara y otros equipos a través de mecanismos de protección contra sobretensión y sobrecorriente.

Actuación.

HCG abre con ganancia=125.


Ruido de lectura.

En cuanto al ruido de lectura, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y para los usuarios, pueden usar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensor, que proporciona una forma muy sencilla de probar el ruido de lectura.

Escribimos un tutorial en nuestro sitio web:

https://player-one-astronomy.com/service/manuals/

Si está interesado en realizar pruebas de ruido de lectura, puede intentarlo usted mismo, lo cual es muy sencillo.

Corriente oscura.

La corriente oscura es de sólo 0,000044 e/s/pix a -20 ℃ y 0,000996 e/s/pix a 0 ℃. En toda la curva, la corriente oscura es casi como una línea recta, lo que puede demostrar que la cámara Ares tiene muy buena calidad y rendimiento estable.


Curva de QE relativa.


Dibujo mecánico.


Soluciones BFL.

A continuación se muestran algunas soluciones BFL recomendadas de 55 mm para esta cámara. Si no considera BFL, la forma de conexión es variada.





Sensor

Nuevo SONY IMX533 1" CMOS (color)

Diagonal

16 mm

Píxeles totales

9 megapíxeles

Resolución máxima

3008 x 3008

Tamaño de píxel

3,76 μm

Patrón Bayer

RGB

Tamaño de la viruta

11,31 mm × 11,31 mm

Cuadros por segundo

43 FPS (10 bits)

Obturador

Persiana

Rango de exposición

32μs-2000s

Ruido de lectura

4.46-1e

Completado

73k e

Pico de flexibilización cuantitativa

80%

CAD

14 bits

Sistema de refrigeración

Componente de refrigeración TEC de 2 etapas de alta calidad

Consumo de energía del refrigerador

12 V – 3 A máx.

Delta t

35°C-40°C (por debajo de la temperatura ambiente)

Temperatura y humedad de trabajo

Temperatura de trabajo: -10°C—60°C
Humedad relativa de trabajo: 0%—80%

Ventana protectora

Revestimiento multicapa AR Plus (antirreflectante) de alta calidad D32*2MM

Puerto de datos

USB3.0 / USB2.0

Adaptador

1.25″ / M42X0.75

Longitud focal trasera

17,5 mm

Diámetro

78 mm

Peso

420 gramos

Resolución y FPS

En modo USB3.0
Resolución ADC de 10 bits ADC de 14 bits
3008 x 3008 43 FPS 19,5 FPS
2560 x 1440 95 FPS 40 FPS
1920 x 1080 125 FPS 53 FPS
1280 x 720 185 FPS 79 FPS
800 x 600 220 FPS 93 FPS
640 x 480 272FPS 115FPS

Se pueden configurar más opciones de resolución en el software de captura

Opción de color ligero

Cámara, Cámara + Cajón Filtro MINI+FHD-OAG MINI
