CAMARA CMOS ZWO MONOCROMO SWIR ASI991MM-P REFRIGERADA

Descripción corta

La cámara ZWO ASI991MM-P es una cámara de tipo SWIR (Short-wave Infrared), cuya amplísima sensibilidad es máxima en luz infrarroja cercana y no en el rango visible.



Pago 100% seguro



Garantía 3 años



Devolución 14 días



Posibilidad de financiación

12.125,00 €
12.499,00 €
ZWASI991MM-P
Cantidad

Artículo en reposición.

Consultar plazos

La cámara ZWO ASI991MM-P es una cámara de tipo SWIR (Short-wave Infrared), cuya amplísima sensibilidad es máxima en luz infrarroja cercana y no en el rango visible. Su uso es científico, en campos tan variados como la fotometría, la medida espectrométrica, la comunicación óptica o los láseres. Una de sus originalidades es poder fotografiar el cielo estrellado a plena luz del día o a través de un cielo nocturno ligeramente velado.

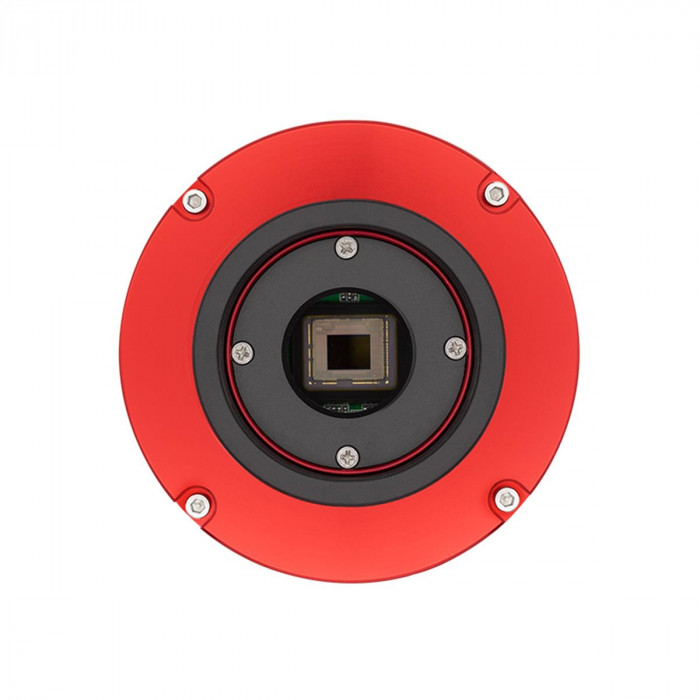

Está equipado con un sensor CMOS monocromático de pequeño tamaño (640 x 512 píxeles) que utiliza fotodiodos InGaAs (arseniuro de galio-indio) de 5 µm de lado que ofrece la máxima sensibilidad en longitudes de onda cercanas a 1000 nm, en el infrarrojo. Aunque significativamente más caros que la tecnología de silicio dopado, estos fotodiodos tienen una mejor eficiencia cuántica y un tiempo de respuesta reducido. La cobertura espectral es muy amplia y va desde los 400 nm hasta los 1700 nm, desde el azul hasta el infrarrojo cercano.


Características principales de la cámara ZWO ASI991MM-P.

Rendimiento optoelectrónico.

Diseñado por Sony para aplicaciones infrarrojas industriales y científicas, el sensor IMX990 es altamente especializado. Es una arquitectura CMOS compuesta por fotodiodos InGaAs. Las imágenes son muy ruidosas. La gran capacidad de píxeles proporciona un nivel muy alto de saturación y un amplio rango dinámico. La propiedad principal es el uso de una estructura optoelectrónica llamada "retroiluminada" o (BSI, sensor de iluminación trasera). Toda la electrónica del sensor se coloca debajo de los fotositos, se reduce la distancia a recorrer por la luz en el sensor, así como el bloqueo de los fotones por los elementos electrónicos no fotosensibles. La sensibilidad aumenta considerablemente, incluso en condiciones de muy poca luz. Esta estructura escalonada permite colocar más componentes electrónicos en el propio sensor, como ADC, lo que minimiza los artefactos y el ruido.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de la cámara. La alta eficiencia cuántica el bajo ruido de lectura son requisitos previos para mejorar significativamente la relación señal-ruido.


Eficiencia cuántica absoluta del sensor de cámara ZWO ASI991MM-P en función de la longitud de onda.

El ruido de lectura es la suma de varios componentes: el ruido térmico de los fotositos, el ruido ligado a la electrónica del sensor y el ruido de cuantificación de las etapas de conversión analógico/digital. Cuanto menor sea el ruido de lectura, mejores serán los resultados; por lo tanto, se trabaja tecnológicamente en cada nivel para reducirlo lo más posible.


Capacidad de píxeles de la cámara ZWO ASI991MM-P, ganancia, rango dinámico y ruido de lectura.

Refrigeración, equipos y conectores.

El ruido se reduce aún más por la presencia de refrigeración activa asegurada por un dispositivo termoeléctrico con una doble etapa Peltier, cuyo calor es evacuado por convección gracias a un ventilador. El diferencial de temperatura alcanza los 30-35°C en comparación con la temperatura ambiente.



Corriente oscura de la cámara ZWO ASI991MM-P, en función de la temperatura. La corriente oscura se expresa en electrones por segundo y por píxel.

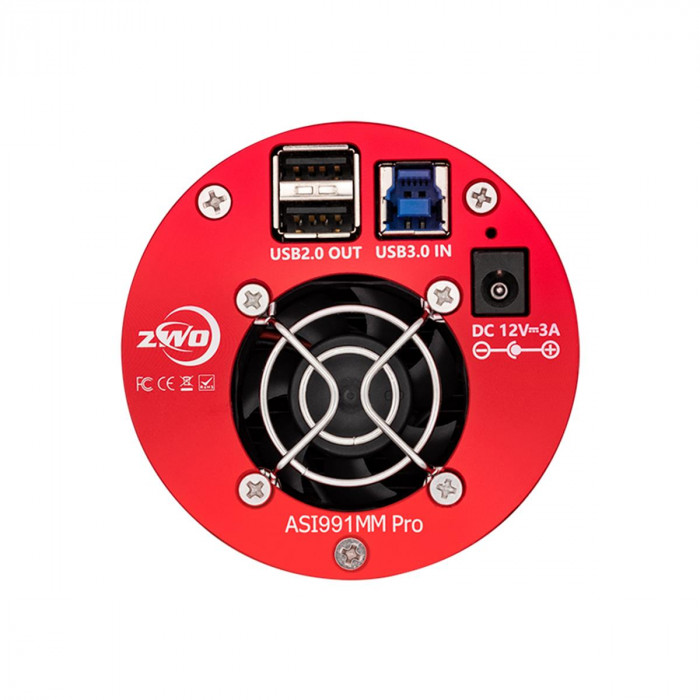

Como en todas las cámaras ZWO refrigeradas, dispones de un hub USB 2.0, además de los conectores habituales (puerto USB 3.0 y enchufe de alimentación de 12V). Sin embargo, no hay un puerto de autoguiado.

IMPORTANTE: Todas las cámaras ZWO equipadas con refrigeración activa deben recibir alimentación de una fuente de alimentación externa de 12 V. Para ello, le recomendamos que utilice un transformador de 220 V/12 V que suministre al menos 3A o una batería de litio de 11-15 V. Cualquier uso de voltajes fuera de estas tolerancias puede dañar permanentemente las cámaras.


La mecánica de montaje.

El ZWO ASI991MM-P tiene una rosca de entrada tipo M42 hembra. Se entrega un convertidor mecánico M42 a macho de 31,75 mm, así como un cable USB de 2 m de largo. Se proporcionan diferentes tubos de extensión y anillos espaciadores si desea adaptar el enfoque posterior de su ensamblaje.

Software.

Como ocurre con todas las cámaras de la marca ZWO, el principal y más completo software de control de cámaras es ASIStudio, de descarga gratuita desde la web del fabricante. La marca también ofrece un SDK (Software Development Kit) gratuito para que muchos software, gratuitos o de pago, soporten de forma nativa las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Consultar la documentación específica de este software para conocer su nivel de compatibilidad.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web.

Para usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. A continuación, el control se lleva a cabo utilizando el software KStars/Ekos (bajo Linux) y AstroImager/AstroTelescope ofrecido por el editor CloudMakers (bajo Mac).

Finalmente, se puede acceder a las cámaras ZWO a través de controladores de video como DirectShow o TWAIN.

Tablas de funciones.

Características electrónicas.

 Características

Cámara ZWO ASI991MM-P

Sensor

 Sensor

Sony IMX991CMOS

 Tipo de sensor

SWIR

 Formato de sensor

1/4"

 Tamaño del troquel

656x520px

 Dimensiones de un píxel

5 x 5 µm

 Dimensiones del troquel

3,2 x 2,6 mm (diagonal: 4,1 mm)

 Capacidad de píxeles

127.000 e-

Electrónico

 Convertidor A/D

12 bits

 Ganancia nativa

0,032 e-/ADU

 Ruido de lectura

21.3e-

 Obturador

Electrónica, tipo "Obturador global"

 Rango de tiempo de   exposición

32µs a 2000s

Enfriamiento

 Tipo de refrigeración

Etapa Peltier doble activa (-35 °C por debajo de la temperatura ambiente)

 Control de enfriamiento

 Refrigeración por agua

No

Conectores

 Interfaz de la computadora

SuperVelocidad USB 3.0 Tipo-B

 Interfaz de autoguiado

No

 Interfaces adicionales

2 puertos USB 2.0

 Alimentación eléctrica

12V - 3A

Características mecánicas.

 Característica

Cámara ZWO ASI991MM-P

 Enfoque posterior

17,5 mm

 Entrada mecánica

Rosca hembra M42x1

 Ojo de buey protector

-

 Dimensiones (diámetro x  altura)

78 mm x 73,6 mm

 Peso

-

Diagramas.


Dimensiones de la cámara ZWO ASI991MM-P.

Contenido del producto.

- 1 cámara monocromática ZWO ASI991MM-P.

- 1 rosca macho M42 a adaptador de lavabo de 31,75 mm (1,25").

- 1 cable USB 3.0, tipo A SS a tipo B SS macho/macho (2m).

- 2 cables USB 2.0, tipo-A a tipo-B macho/macho (0,5 m).

- 1 juego de anillos de extensión y espaciadores.

- 1 bolsa de transporte.
